Soportes de husillos BF, BK, FK, FF: estabilidad y precisión para sistemas de movimiento lineal

Soportes de husillos BF, BK, FK y FF: descubra cómo elegir e instalar estos componentes esenciales para sistemas de movimiento lineal de alta precisión.

En cualquier sistema de movimiento lineal, la precisión y la durabilidad no dependen solamente del husillo, sino también de los componentes que lo complementan y aseguran su correcto funcionamiento. En este sentido, los soportes de husillos BF, BK, FK y FF son elementos fundamentales para garantizar el anclaje, alineamiento y rotación controlada del husillo, especialmente en aplicaciones con altas exigencias de carga y repetibilidad.

Ya sea en máquinas CNC, impresoras industriales, automatización médica o robótica, los soportes adecuados aseguran una larga vida útil del husillo y una operación libre de vibraciones. En este artículo, abordamos las características técnicas de estos soportes, sus beneficios, diferencias entre los modelos y cómo seleccionar el conjunto ideal para su aplicación.

¿Qué son los soportes de husillos BF, BK, FK, FF?

Los soportes de husillos son componentes mecánicos que se instalan en los extremos de los husillos de bolas o tornillos trapezoidales. Su función principal es:

• Alinear el husillo de manera precisa dentro del sistema.


• Garantizar una rotación estable sin desplazamientos axiales no deseados.


• Absorber cargas axiales y radiales en diferentes configuraciones.



Los modelos más comunes, como BF, BK, FK y FF, tienen características específicas:

• BK y FK: soportes de apoyo con rodamiento angular de contacto y diseño reforzado, instalados usualmente en el extremo motorizado del husillo (lado fijo).


• BF y FF: soportes utilizados en el extremo libre, con menor carga, permitiendo la expansión térmica del husillo.

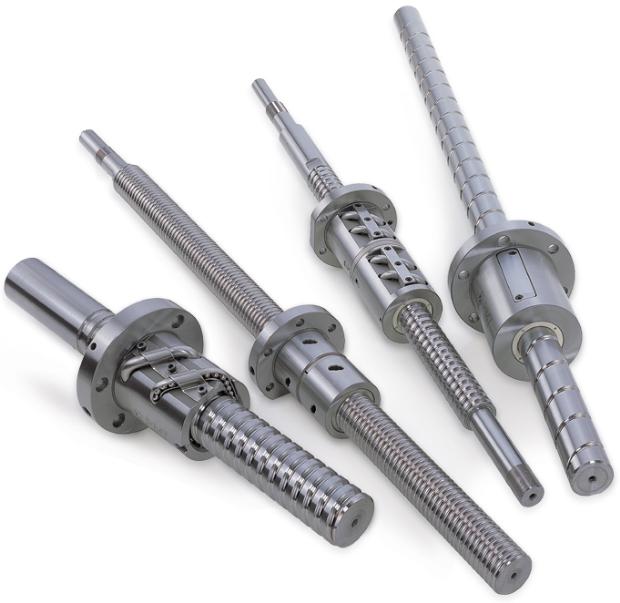

Estos modelos son ampliamente utilizados en husillos de bolas como los de la línea HIWIN. Para conocer más detalles sobre estos husillos, puede consultar el catálogo técnico oficial en español.

Beneficios y ventajas

Incorporar soportes BF, BK, FK, FF correctamente dimensionados en su sistema de transmisión aporta múltiples beneficios:

• Mayor estabilidad del husillo: elimina vibraciones, desviaciones y torsiones.


• Precisión de posicionamiento: esencial en aplicaciones de alta repetibilidad.


• Reducción del desgaste: al evitar desalineamientos y sobrecargas.


• Fácil mantenimiento: muchos soportes ya vienen lubricados y sellados.


• Compatibilidad universal: disponibles para husillos de diferentes diámetros y pasos.


• Instalación rápida y segura: vienen preensamblados y listos para el montaje.



Estos soportes son esenciales para lograr el rendimiento completo de sistemas como los usados en Uruguay, donde se destaca el uso de tornillos de bolas en automatización.

Diferencias entre BF, BK, FK y FF

Cada tipo de soporte tiene una aplicación específica dentro del sistema de transmisión:

Modelo	Ubicación	Tipo de rodamiento	Función principal
BK	Lado motriz (fijo)	Rodamiento angular de contacto	Alta carga axial, gran rigidez
FK	Lado motriz (fijo)	Rodamiento angular de contacto	Compacto, ideal para espacios reducidos
BF	Lado libre	Rodamiento de bolas estándar	Permite dilatación térmica
FF	Lado libre	Rodamiento de bolas estándar	Alternativa compacta al BF

La elección correcta depende del diseño del sistema, el entorno de operación y las condiciones de carga. Los modelos FK y FF son más utilizados en sistemas compactos o en equipos donde el espacio de instalación es limitado.

Aplicaciones industriales

Los soportes de husillos BF, BK, FK, FF son componentes esenciales en una amplia gama de sectores industriales. Algunas aplicaciones destacadas incluyen:

• Máquinas CNC de 3, 4 y 5 ejes


• Impresoras 3D industriales


• Robots cartesianos y SCARA


• Máquinas de corte láser y plasma


• Sistemas de automatización médica y laboratorial


• Líneas de ensamblaje automatizadas



Gracias a su diseño robusto y su capacidad de absorción de cargas, estos soportes aseguran el rendimiento continuo de los husillos incluso en condiciones exigentes de trabajo.

Cómo seleccionar el soporte ideal

Para elegir los soportes de husillos BF, BK, FK, FF adecuados para su sistema, considere los siguientes factores:

• Tipo y tamaño del husillo: el diámetro y paso deben coincidir con los del soporte.


• Condiciones de carga: evalúe si la carga es axial, radial o combinada.


• Velocidad de rotación esperada: algunos modelos ofrecen mayor rigidez y precisión en altas RPM.


• Espacio disponible: los modelos FK y FF son más compactos.


• Compatibilidad con motor y acople: verifique el diseño del extremo motriz del husillo.


• Entorno de trabajo: humedad, temperatura y polvo pueden influir en el tipo de sellado del soporte.



Elegir el conjunto correcto de soporte garantiza la vida útil del husillo y un rendimiento óptimo del sistema completo.

Los soportes de husillos BF, BK, FK, FF son piezas clave para asegurar precisión, rigidez y fiabilidad en cualquier sistema de transmisión lineal. Su correcta selección e instalación permite que los husillos de bolas trabajen con el máximo rendimiento, ofreciendo una operación suave, sin vibraciones y con mínima necesidad de mantenimiento.

Combinados con husillos de alta calidad como los de la línea HIWIN, estos soportes permiten diseñar soluciones de automatización industrial avanzadas y duraderas.

¿Desea mejorar la estabilidad y precisión de su sistema? Consulte nuestros especialistas y encuentre el soporte perfecto para su aplicación.
